应用

充油电缆包括自容式充油电缆和钢管式充油电缆，是用补充浸渍剂的办法消除因负荷变化而在油纸绝缘层中形成气隙，以提高电缆工作场强的一类电力电缆。

自容式充油电缆：

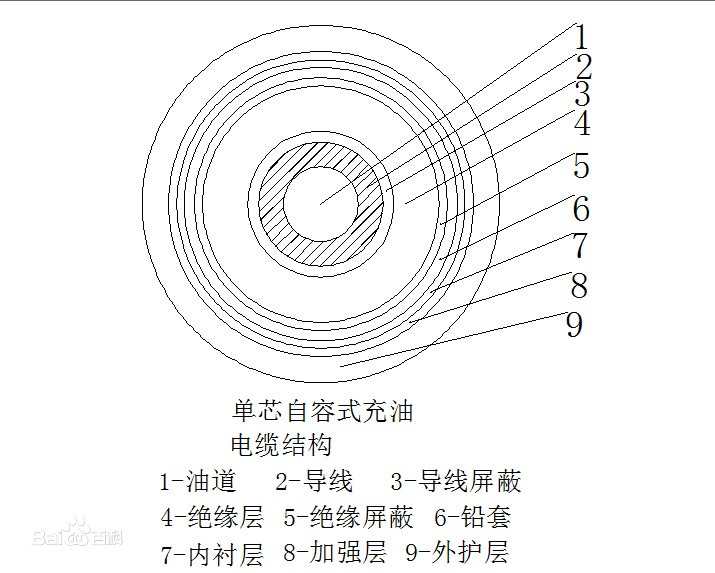

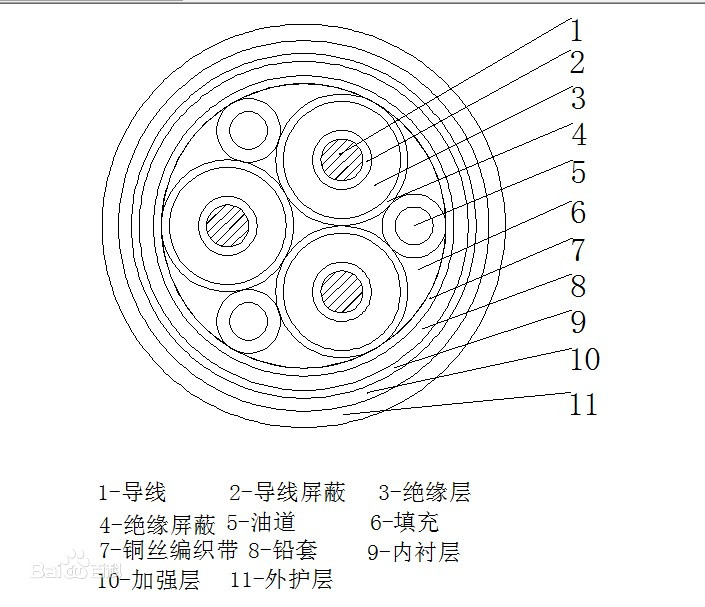

自容式充油电缆有单芯和三芯两种结构。单芯电缆的电压等级为110kV-750kV，三芯电缆的电压等级一般为35-110kV。

单芯自容式充油电缆的导线一般为中空的。中空部分作为油道。有的在金属护套下还有油道，成为双油道结构。后者已趋淘汰。

电缆带有补充浸渍没备，如压力箱、重力箱等。补充浸渍设备与电缆油道相通，以贮藏或补偿电缆在发生体积变化(因负荷变化引起电缆热涨冷缩)时的浸渍剂，并且保持一定的油压

二、钢管充油电缆：

钢管充油电缆一般为三芯。将三根屏蔽的电缆线芯置于充满一定压力的绝缘油的钢管内，其作用和自容式充油电缆相似．用补充浸渍剂的方法，消除绝缘层中形成的气隙．以提高电缆的工作场强。

钢管电缆导线没有中心油道，绝缘层的结构与自容式充油电缆相同。绝缘屏蔽层外扎铜带和缠以两至三根半圆形铜丝，其作用是使电缆拖人钢管时减小阻力，并防止电缆绝缘层擦伤。

与自容式充油电缆比较，钢管充油电缆采用钢管作为电缆护层，机械强度高，不易受外力损伤；钢管电缆的油压高．油的牯度大．所以电气性能较高；而且供油设备集中，管理维护较方便。对于大长度电缆线路，自容式充油电缆通常需采用护套交叉换位互联的措施，以减少护套损耗和提高载流量。为此，就需要增加绝缘连接盒和普通连接盒。钢管充油电缆则不需要护套交叉互联接地，不必因此增加绝缘连接盒和普通连接盒。钢管电缆三芯在同一钢管内，占地少；但一相发生故障时会影响其余两相；敷设安装比自容式充油电缆复杂，且只能敷设于斜坡落差不大的场合，不宜敷设于垂盲高落差的场合。

电缆结构
